TDW
產品描述

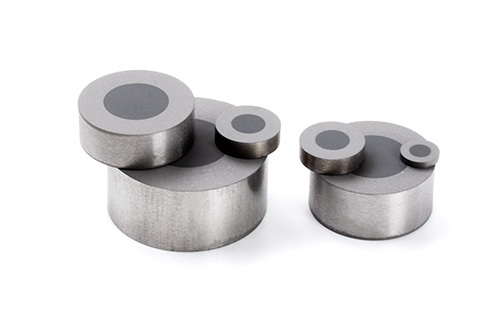

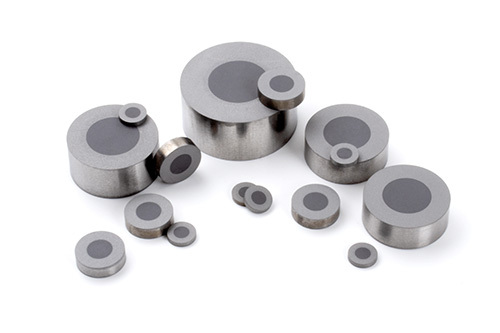

TDW系列是帶硬質合金支撐拉絲模坯料，其特點是聚晶金剛石芯與硬質合金支撐環緊密地?zé)Y(jié)為一體，由支撐環來提高模坯的抗裂強度，因此這類產品能夠承受較高強度及高速度的拉拔。
?
TDW系列金剛石拉絲模坯料規格尺寸
根據拉絲應用的需要，有1微米、3微米、5微米、10微米、25微米及50微米等六種粒度供選擇。為滿足中外客戶的特殊要求，我們還按需提供其他規格的金剛石拉絲模坯料。
?
| 名稱 ADDMA* |
產品代號 | 尺? 寸 | 粒? 度（μm） | 示意圖 | ||||||||
| 模坯外徑 ΦD |
金剛石直徑 Φd |
金剛石厚度 T |
最大推薦孔徑 |
|
|
|
|
|
?? | |||
| 1 | 3 | 5 | 10 | 25 | 50 | |||||||
| D12 | TDW4015 | 3.99 | 1.4 | 1.5 | 0.8 | - | - | ● | ● | ● | ● |
|
| D15 | TDW4023 | 8.12 | 3.8 | 2.3 | 1.8 | O | ● | ● | ● | ● | ● | |
| D18 | TDW4029 | 8.12 | 3.8 | 2.9 | 2.3 | O | ● | ● | ● | ● | ● | |
| D21 | TDW7040 | 13.65 | 6.8 | 4 | 3.5 | ﹣ | O | ● | ● | ● | ● | |
| D24 | TDW7053 | 13.65 | 6.8 | 5.3 | 4.6 | ﹣ | O | ● | ● | ● | ● | |
| D27 | TDW13070 | 24.13 | 13 | 6.98 | 5.2 | ﹣ | ﹣ | O | O | ● | ● | |
| TDW13086 | 24.13 | 13 | 8.7 | 5.8 | ﹣ | ﹣ | O | O | ● | ● | ||
| D30 | TDW130116 | 24.13 | 13 | 11.6 | 7.6 | ﹣ | ﹣ | O | O | ● | ● | |
| D31 | TDW150120 | 26 | 15 | 12 | 8 | ﹣ | ﹣ | ﹣ | - | ● | ● | |
| TDW150150 | 26 | 15 | 15 | 11 | ﹣ | ﹣ | ﹣ | ﹣ | ● | - | ||
| D33 | TDW180130 | 34 | 18 | 13.5 | 12 | ﹣ | ﹣ | ﹣ | ﹣ | O | O | |
| D36 | TDW180180 | 34 | 18 | 18.5 | 12.7 | ﹣ | ﹣ | ﹣ | ﹣ | O | O | |
?
* ADDMA為美國金剛石拉絲模制造商協會簡稱。
說明：1. 模坯須在650℃以下鑲套；
? ? ? ? ? ? ? ? 2. 最大推薦孔徑適用于有色金屬軟線，硬線直徑不能超過該推薦孔徑的65%。
? ? ? ? ? ? ? ? 3. ● 庫存產品 ○ 訂單產品 ﹣不提供
金剛石拉絲模坯料訂貨代號
訂貨代號編碼規則：產品代號+“-”+粒度+“/”+ADDMA名稱，如“TDW1515-005/D12”。
